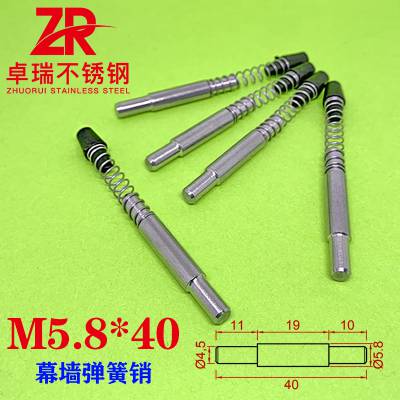

卓美上海304不锈钢幕墙弹簧销钉M6横梁插销立柱连接定位圆柱销轴

幕墙横梁，用于与上述的弹簧销钉连接，其为一中空型材，该幕墙横梁的内壁设有容纳部，该容纳部设有向内的凸起，可将弹簧销钉容纳于内部并通过该凸起与槽沟卡扣而固定容纳部为一中空圆柱体，在一侧设有开口。一种安装弹簧销钉的夹钳，它包括支撑部和钳体；该支撑部具有本体和两个并排设置且具有间距的夹持部，该夹持部呈U形且一端与该本体相连而具有开口 ；该钳体设于该夹持部的开口内且与该夹持部铰接，该钳体位于该夹持部内的一端设有与槽沟对应的夹头。本体上设有椭圆形的操作部，该操作部位于两个钳体末端之间，该操作部上设有用于转动该操作部的直角扳手。本体靠近操作部的一端设有握把。本体上设有抵挡块，位于两个钳体之间。本的有益效果是本的弹簧销钉结构简单，可作成标准件进行生产和备货，不需要二次加工，即可进行安装使用，利用幕墙横梁的容纳部进行安装，安装方便，根据需求可用一台用设备进行批量1固定也可作一简单工具进行安装，减少了人工，降低了成本，并提1了产品质量。容纳部加强了幕墙横梁同时也给弹簧销钉提了安装空间。
    一种弹簧销钉，它包括弹销和固定部，二者之间用弹性件连接，该固定部设有内凹的槽沟。该弹销和固定部为圆柱体。进一步的，该弹性件为弹簧。另外，该弹销前端向内收缩为平滑的半圆体，以方便插入及拔出。本又提1一种幕墙横梁，用于与上述的弹簧销钉连接，其为一中空型材，该幕墙横梁的内壁设有容纳部，该容纳部设有向内的凸起，可将该弹簧销钉容纳于内部并通过该凸起与该槽沟卡扣而固定，该容纳部为一中空圆柱体，以配合该弹簧销钉的外形，另外在一侧设有开口，使其内部空间可以作稍微的调整，以容纳不同直径的弹簧销钉。本另外提1一种安装上述弹簧销钉的夹钳，它包括支撑部和钳体。该支撑部具有本体和两个并排设置且具有间距的夹持部，该夹持部呈U形且一端与该本体相连而具有开口。该钳体设于该夹持部的开口内且与该夹持部铰接，该钳体位于该夹持部内的一端设有与该槽沟对应的夹头。这样就构成了一个将容纳部设有的凸起向内夹紧并固定在该槽沟内的一个夹钳。进一步的，该本体上设有椭圆形的操作部，该操作部位于两个该钳体末端之间，通过转动该操作部，两个钳体就可以绕各自的铰接点转动而进行夹持或放松的运动，进而可以夹紧该容纳部的凸起于槽沟中。该操作部上可设有用于转动该操作部的直角扳手，其具有省力及操作时占用空间小的点，适合在幕墙横梁内部狭小的空间中安装弹簧销钉。另外，在本体靠近该操作部的一端可设置一握把，操作人员可以一手握住握把，一手转动直角扳手进行操作安装。进一步的，该本体上可设有抵挡块，位于两个该钳体之间，用于抵住弹簧销钉而进行夹紧固定操作。本的弹簧销钉在安装时，只要将其推入幕墙横梁的容纳部中，一直到容纳部的凸起与固定部的槽沟对正，然后用将夹钳的夹头对准幕墙横梁的容纳部的凸起，转动操作部夹紧该凸起使其与槽沟卡扣，弹簧销钉和幕墙横梁即连接固定完成，操作简便。
