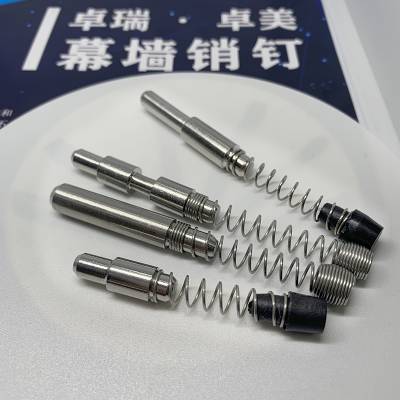

卓美淄博幕墙弹簧销M6M8不锈钢弹簧销安装方便铝合金插销

玻璃幕墙是指悬挂在建筑主体上以玻璃为主要材料的外围护结构。根据幕墙形式外观的不同，玻璃幕墙可分为明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙等。其中，明框玻璃幕墙是一典型和应用一广泛的玻璃幕墙外观形式，具有外观通透、视野开阔、时代感强等特点。

明框玻璃幕墙主要是将玻璃板块四周用铝框镶嵌，形成幕墙元件，进而将幕墙元件镶嵌于横梁立柱形成的幕墙系统形式。常规的幕墙横梁与立柱间采用贯通立柱的不锈钢螺栓和铝合金角码连接。实际工程中，铝横梁与铝角码的配合精度往往不高，安装后存在一定的间隙，进而导致横梁安装稳定性较差，可能存在一定的“活动空间”。另外，如果板材安装位置与横梁铝角码安装位置错位安装，幕墙板材的自重在铝横梁结构受限的情况下，可能会产生很1的扭矩，导致铝横梁不平。其三，常规横梁一般都是开口型材，强度和热工性能不及闭口型材，且必须通过横梁角码和螺栓将其固定在铝合金立柱上，工序复杂、浪费材料、效率较低、在1量生产和施工中不利于缩短工期和节约成本。

综上，针对常规横梁系统的不足，扬长避短，研发一种连接可靠、性能高、安装方便、节约材料的横梁连接系统具有意义。
有鉴于此，本目的在于提1一种连接可靠、性能高、安装方便且节约材料的玻璃幕墙横梁连接系统。

一种玻璃幕墙横梁连接系统，包括铝合金立柱、铝合金横梁及将玻璃面板扣压在铝合金立柱与铝合金横梁的间的压板，压板与铝合金立柱间通过螺栓紧固；铝合金立柱及铝合金横梁均为凸字型结构，铝合金横梁的两端处对应设有销钉插槽，铝合金横梁与铝合金立柱间通过销钉插槽连接紧固。

铝合金立柱的两端处对应设有卡槽I。压板两端处对应设有卡槽Π。卡槽I与卡槽Π上卡嵌有三元乙丙胶条。

压板外设有竖向扣盖，竖向扣盖两侧设有横向扣盖。铝合金横梁与铝合金立柱之间设有橡胶垫片。

有益效果在于：该系统组成简单，各组成部分结构简单，节约了材料，连接可靠、安装工序少、安装方便、性能高、有利于缩短工期，具有较的。

【具体实施方式】

玻璃幕墙横梁连接系统，包括铝合金立柱、铝合金横梁及将玻璃面板扣压在铝合金立柱与铝合金横梁的间的压板，铝合金立柱及铝合金横梁均为凸字型结构，压与铝合金立柱对应设置并通过螺栓紧固；铝合金横梁的两端处对应设有销钉插槽，铝合金横梁与铝合金立柱间通过设置在插槽内的销钉连接紧固。具体的，凸字型铝合金立柱与铝合金横梁上的凸台配合对玻璃面板进行支撑限位，后通过压板对玻璃面板进行固定。作为上述方案的进一步改进，铝合金立柱的两端处对应设有卡槽，压两端处对应设有卡，卡槽与卡上卡嵌有三元乙丙胶条三元乙丙胶条玻璃面板与铝合金立柱及铝合金横梁间的间隙，提高了玻璃面板的安装稳定性。作为上述方案的进一步改进，压板外设有竖向扣盖，竖向扣盖两侧设有横向扣盖 ο竖向扣盖与竖向扣盖可对裸露侧进行封堵，提高其美观度。铝合金横梁与铝合金立柱之间设有橡胶垫片，避免铝合金横梁与铝合金立柱之间直接刚性接触，提高其连接可靠性。铝合金立柱经过开孔并安装在主体结构上，不锈钢销钉插入铝合金立柱开的孔槽中，同时，不锈钢销钉与铝合金横梁上的插槽吻合连接，不锈钢销钉可以左右移动并调节，玻璃面板通过压板和不锈钢螺栓固定到铝合金立柱和铝合金横梁上，一后安装横向扣盖和竖向扣盖形成整体明框幕墙系统。以上选实施例仅用以说明本的技术方案而非限制，尽管通过上述选实施例已经对本进行了详细的描述，但本领域技术人员应当理解，可以在形式上和细节上对其作出各种各样的改变，而不偏离本要求书所限定的范围。
1.一种玻璃幕墙横梁连接系统，其特征在于:包括铝合金立柱、铝合金横梁及将玻璃面板扣压在铝合金立柱与铝合金横梁的间的压板，压板与铝合金立柱间通过螺栓紧固；铝合金立柱及铝合金横梁均为凸字型结构，铝合金横梁的两端处对应设有销钉插槽，铝合金横梁与铝合金立柱间通过销钉插槽连接紧固。

2.铝合金立柱的两端处对应设有卡槽I。

3压板两端处对应设有卡槽Π。

4.卡槽I与卡槽Π上卡嵌有三元乙丙胶条。

5.压板外设有竖向扣盖，竖向扣盖两侧设有横向扣盖。

6.铝合金横梁与铝合金立柱之间设有橡胶垫片。公开了一种玻璃幕墙横梁连接系统，包括铝合金立柱、铝合金横梁及将玻璃面板扣压在铝合金立柱与铝合金横梁的间的压板，压板与铝合金立柱间通过螺栓紧固；铝合金立柱及铝合金横梁均为凸字型结构，铝合金横梁的两端处对应设有销钉插槽，铝合金横梁与铝合金立柱间通过销钉插槽连接紧固；该系统连接可靠、工序简单、性能高、安装方便、节约材料、有利于缩短工期。
